       OTG功能隨著安卓智能手機等移動設備已全面普及，OTG已成為安卓智能手機的標配功能。USB OTG標準具備電源管理功能，它允許設備既可作為主機HOST，也可作為外設DEVICE。OTG讓手機、平板電腦直接連接USB外設如U盤、鍵盤、鼠標、打印機等，方便了日常使用。

OTG功能解析

         安卓手機OTG常見為micro usb接口與 type c接口。OTG接口構造與手機數據接口沒有區別，只需一條OTG數據線，即讓手機具備了讀取U盤等USB外設的OTG功能。

       以micro usb otg數據線為例，解析OTG功能

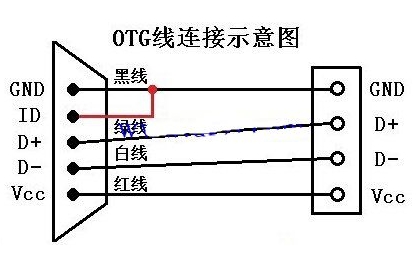

OTG線功能接線原理圖

        上圖OTG數據線功能接線原理圖所示，其內部線芯共4條線，連接USB A與Micro USB頭。4條線分別為2條數據線（一般為綠色與白色，對應連接D+與D-）、1條電源線(VBUS，一般為紅線)以及1條地線（GND接地，一般為黑色線）。我們看到，在Micro USB接頭上，多了一個ID針，通過一條導線將ID針與地線連接，即成OTG數據線。

        手機等移動設備即是通過OTG數據線的這種接線方式，來識別U盤等外設。此時的手機工作于主機HOST模式，具備了OTG功能，可讀取U盤內容，連接鍵盤、鼠標進行操作。

        OTG數據線與普通Micro USB數據線有什么區別？

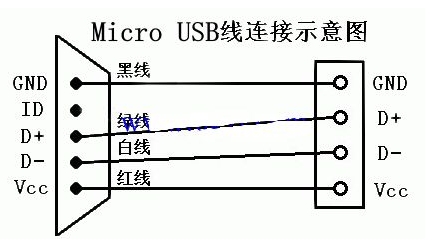

Micro USB數據線功能接線原理圖

        上圖即為micro usb數據線連接圖，對比上文OTG線接線圖我們看到，二者內部線芯一樣，只差在接頭上：Micro USB數據線接頭ID針懸空。當手機通過micro usb數據線連接電腦、USB充電器時，因ID針懸空，此時手機工作于外設DEVICE模式。

詳見：OTG線與普通USB線區別
