極路由，原本是走在智能路由的最前線，無奈公司倒閉，云插件中心和手機APP已經無法訪問，原生OS的功能也受到眾多的限制，家里的極路由4因此閑置起來。
在設備吃灰一段時間后，還是心癢癢想折騰一下，我的設備我做主！
畢竟設備起死回生后，還能有蠻多用處的。
比如配置家庭小型NAS，曾經128GB的手機三天兩頭的清理存儲，卻因圖片視頻珍貴舍不得刪除而糾結，現在定期備份到NAS，手機隨時隨地清理不再心疼！
目前openWRT系統（R21.12.1版本）已經穩定運行一段時間，在此對之前的折騰記錄做一個回顧整理，希望對朋友們有所幫助。
Ps.折騰過程中在網上借鑒了很多大神的帖子，自己也沒打算發文記錄下來，因此一些過程未及時截圖保存，這里仍借用部分圖片，在此對作業表示感謝。
開始之前，確保路由器正常聯網。
打開http://192.168.199.1/local-ssh/ 里面獲取local_token
每次刷新local_token都會發生改變，因此打開后不要刷新，不要關閉。
打開http://192.168.199.1/cgi-bin/turbo/proxy/router_info 查看JSON串中的UUID值
打開http://www.hiwifi.wtf/
將第1步獲取的local_token和第2步獲取的UUID填入相應文本輸入框，點擊提交。頁面會提示生成cloud_token。
回到第1步打開的頁面，輸入第3步獲取的cloud_token，并提交。
當網頁彈出提示“Success: ssh port is 22”時，就表示root權限獲取成功。
使用MobaXterm、SecureCRT、XShell、Putty等任意工具（個人比較喜歡MobaXterm，免費且功能強大，后續很多地方用得上它），設置SSH連接。
IP： 192.168.199.1
端口： 22
用戶名： root
密碼： 原路由官方固件后臺管理密碼

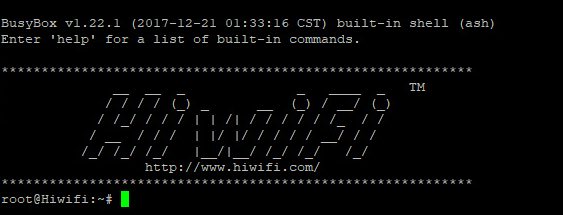

登錄成功并看到以下界面，即表示root獲取成功，相當于Linux系統有了root賬號，想干什么就能干什么了。
以上為臨時開啟22端口，可執行以下命令永久開啟
/etc/init.d/dropbear enable && /etc/init.d/dropbear start1. 復制
下載地址 https://pan.baidu.com/s/1UkaFictbOkYnVUYv7Hb4Rg 提取碼: bciu
（注意：此鏈接為適配極路由4的版本，其它品牌其它型號，相關資源請自行百度）
參考root權限獲取的第5步SSH連接，登錄到路由器后臺，并創建臨時工作目錄/alpha
mkdir -p /alpha1. 復制
將第1步下載的breed包breed-mt7621-hiwifi-hc5962.bin 上傳至/alpha目錄下
mtd write /alpha/breed-mt7621-hiwifi-hc5962.bin u-boot1. 復制
待命令執行完成后，重啟路由器
斷開電源，長按重置鍵不要松開并重新接通電源，直到電源指示燈閃爍再松開。
這時打開瀏覽器輸入192.168.1.1即可進入BreedWeb頁面，首頁顯示BreedWeb恢復控制臺，即表示Breed刷入成功。接下來無論系統如何折騰，再也不用擔心設備變磚頭了。
此步驟非必須，若折騰久了還希望回到原來的樣子，則建議備份。
在BreedWeb頁面點擊“固件備份”，根據提示操作即可。我備份下來的文件為兩個：eeprom.bin和full.bin
下載地址: https://pan.baidu.com/s/17gKPD6sIiivUfA4SB9mFSw 提取碼: 9kpg
（注意：此鏈接為適配極路由4的版本，固件版本OpenWrt R21.12.1 / LuCI Master (git-21.335.48743-5f363d9)， 內核版本5.10.83。若期望別的版本，或者路由器是其它品牌其它型號，相關資源請自行百度）

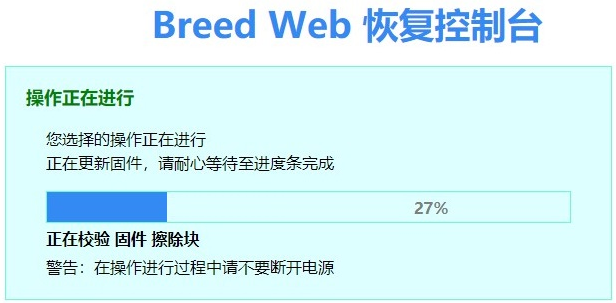

參考2.4，進入BreedWeb頁面，點擊“固件更新”，勾選“固件”，點擊“選擇文件”，找到3.1下載的OpenWrt R21.12.1 openwrt-ramips-mt7621-hiwifi_hc5962-squashfs-factory.bin并上傳。上傳完成后，會顯示固件相關信息，確認無誤后點擊“更新”，直到更新完成。
更新完成后，瀏覽器訪問192.168.1.1顯示登錄界面或者通過SSH連接工具能訪問192.168.1.1的22端口，均表示安裝成功。
通過瀏覽器訪問192.168.1.1，賬號root，初始密碼password
依次點擊“系統” – “管理權”，即可進入修改密碼入口。
進入openWRT管理頁面，依次點擊“網絡” – “接口”，外網連接的配置均在WAN口設置。
若運營商的PPPoE在上游光貓中撥號，WAN口設置為DHCP客戶端或靜態地址均可，若設置為靜態地址，需保持與光貓內網同一網段，且網關設置為光貓內網IP（一般為192.168.1.1）。
若希望在openWRT中撥號，則需關閉上游光貓的PPPoE，設置成橋接模式。

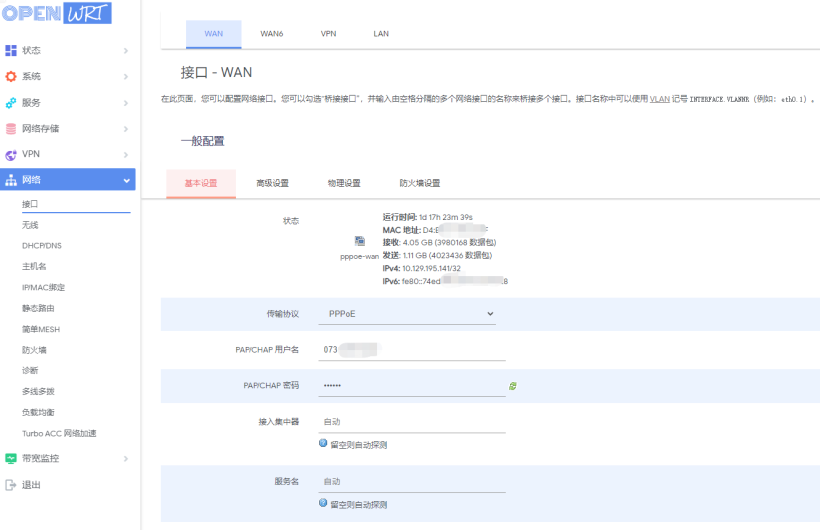

openWRT中WAN口傳輸協議設置為PPPoE，“PAP/CHAP 用戶名”和“PAP/CHAP 密碼”分別填入運營商提供的用戶名和密碼，點擊“保存&應用”即可。
（注意，光貓LAN口接出的網線，需插入路由器的WAN口） PPPoE撥號成功后，WAN口狀態會顯示IP信息。
這時可通過瀏覽器訪問http://www.baidu.com進行測試。

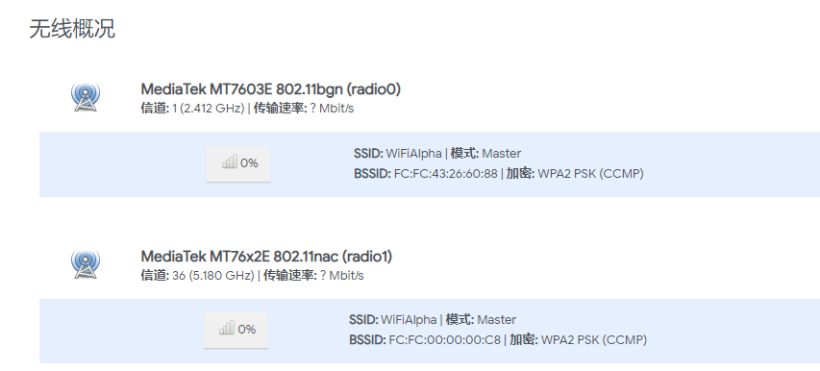

進入openWRT管理頁面，依次點擊“網絡” – “無線”，極路由4為雙頻路由。
其中“802.11bgn ”為2.4GWiFi，“802.11nac ”為5GWiFi。
分別點擊“修改”，接口配置中的“基本設置” – “ESSID”為WiFi名稱，“無線安全” – “密碼”為WiFi密碼。
極路由4自帶2個USB接口（1個USB2.0，1個USB3.0），為保證數據傳輸效率，將U盤或移動硬盤插入U(xiǎn)SB3.0接口。

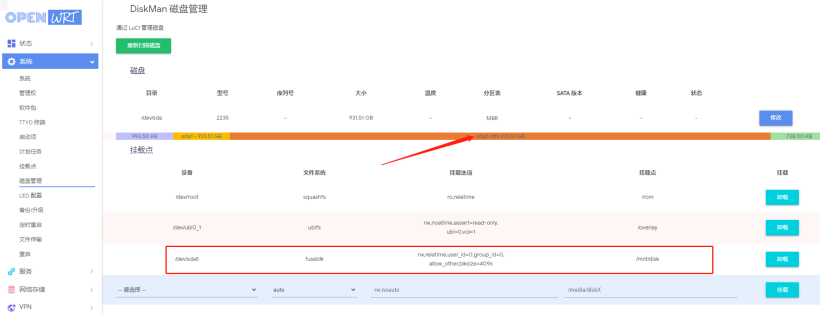

進入openWRT管理頁面，依次點擊“系統” – “磁盤管理”
截圖中箭頭位置可以看到，接入的1T移動硬盤，設備為 /dev/sda5
在下方可添加掛載點，設備選擇 /dev/sda5 ，文件系統和掛載選擇保持默認，掛載點輸入 /mnt/disk ，點擊“掛載”，掛載點列表中多出截圖中框起來的這一行表示掛載成功。
進入openWRT管理頁面，依次點擊“網絡存儲” – “網絡共享”，在共享目錄中添加一行
選項 操作 說明 名稱 輸入 disk 共享名稱 目錄 輸入 /mnt/disk 需要共享的文件系統目錄 允許用戶 留空 不指定用戶 只讀 留空 允許寫權限 可瀏覽 勾選 允許讀權限 允許匿名用戶 勾選 允許無賬號密碼訪問 新文件權限掩碼 0777 新目錄權限掩碼 0777
點擊“保存&應用”，生效后，即可通過Windows系統的網絡鄰居訪問該目錄。
打開“此電腦”，點擊菜單欄“計算機”，“映射網絡驅動器”，在彈出窗口中，驅動器可下拉任選，文件夾輸入 \\192.168.1.1\disk，點擊“完成”。
“此電腦”本地磁盤下方，便會多出一個“網絡位置”的盤符，通過該盤符，即可像本地磁盤一樣訪問NAS。
打開“文件管理”APP，點擊“網絡鄰居”，“添加設備”，主機名或IP地址輸入192.168.1.1 ，勾選“匿名登錄”和“自動登錄”，點擊“確定”。添加完成后便能訪問NAS。
搜索下載APP：FolderSync 并安裝運行

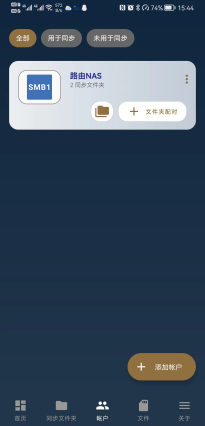

帳戶 – 添加帳戶 ，選擇SMB1或SMB2，服務器地址輸入192.168.1.1，端口默認445不用修改，保存。
（保存前可點擊“測試”，測試網絡聯通性。注意：需保證手機連接到路由器WiFi）
同步文件夾 – 新建文件夾對，帳戶選擇上一步配置的同步帳戶。
同步類型選擇“到遠程文件夾”，
遠程文件夾和本地文件夾分行選擇NAS備份存儲目錄及手機需要備份的目錄。
同步選項根據自己需要設置，點擊“保存”。

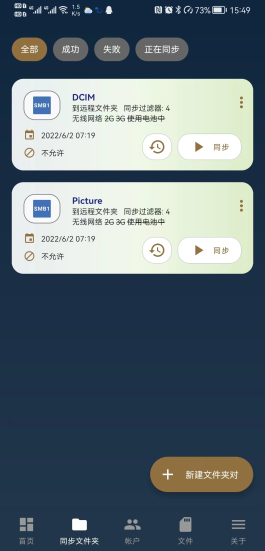

對配置好的“同步文件夾對”點擊“同步”，即可開始同步數據，將手機資料備份至NAS。
openWRT R21.12.1已自帶ZeroTier （Zerotier 是一個開源，跨平臺，而且適合內網穿透互聯的傻瓜配置虛擬 VPN LAN）
若你的版本沒有ZeroTier ，可自行安裝，進入SSH后臺，輸入以下命令
opkg update
opkg install zerotier1.2. 復制
進入https://my.zerotier.com/network ，注冊賬號并登錄，點擊“Create A Network”，會創建一個虛擬網絡，復制NetWorkID。點擊相應記錄行即可進入相關配置，較為傻瓜式，這里略過。
注意：為了安全起見，成員加入網絡時，默認需要管理員授權，成員才真正擁有該網絡訪問權限，同時可設置虛擬網絡內部靜態IP，方便異地訪問（我將路由VPN網絡IP設置為192.168.2.8）。

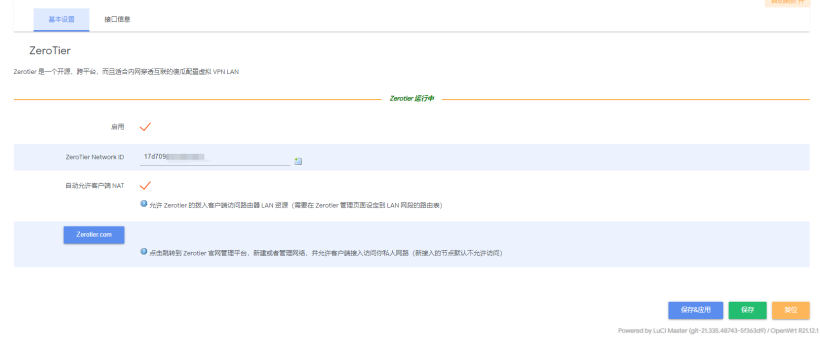

進入openWRT管理頁面，依次點擊“VPN” – “ZeroTier”，勾選“啟用”， 輸入5.1創建的NetWorkID。點擊“保存&應用”，看到“Zerotier 運行中 ”表示路由器已加入VPN網絡。

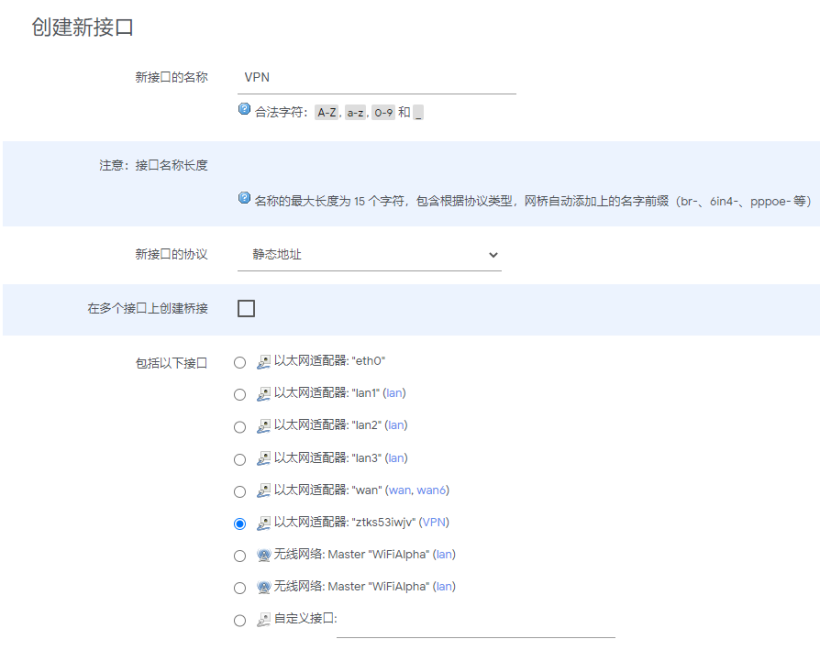

進入openWRT管理頁面，依次點擊"網絡" – “接口” – “添加新接口”，新接口的名稱隨意填寫（為了方便我填寫為：VPN ），新接口的協議選擇 DHCP 客戶端或靜態IP，包括以下接口選擇 以太網適配器: “ztks53iwjv” ，這個接口名稱記住，后面要用到，每個人都不一樣，如下圖：
在“VPN”接口防火墻設置下，新建防火墻區域FireWallVPN。

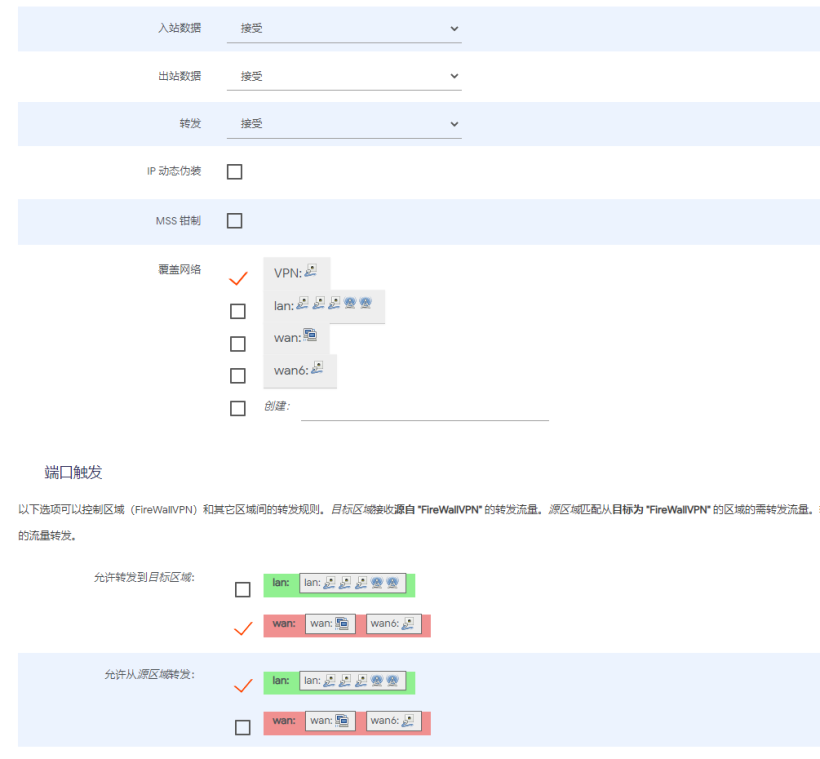

進入openWRT管理頁面，依次點擊“網絡” – “防火墻” – “添加”，入站數據、出站數據和轉發全部選擇接受，覆蓋網絡 選擇命名為VPN的接口，允許轉發到目標區域 選擇為wan口，允許從源區域 轉發選擇LAN口。
完成以上內容后，依次點擊“網絡”-- “防火墻” – “自定義規則”，將以下代碼的中的以太網適配器名 ztks53iwjv修改為自己的，并把代碼復制到自定義規則后點擊“重啟防火墻”
iptables -I FORWARD -i ztks53iwjv -j ACCEPT
iptables -I FORWARD -o ztks53iwjv -j ACCEPT
iptables -t nat -I POSTROUTING -o ztks53iwjv -j MASQUERADE1.2.3. 復制
依次點擊“網絡”-- “防火墻” – “端口轉發”，添加相應轉發規則。如
規則1：外部區域FireWallVPN的2222端口轉發到內部區域OpenWrt.lan的22端口，通過異地加入該VPN網絡的機器可通過2222端口連接到openWRT的SSH服務。
規則2：外部區域FireWallVPN的445端口轉發到內部區域OpenWrt.lan的445端口，通過異地加入該VPN網絡的機器可通過445端口連接到openWRT的Sabmba服務。
下載安裝ZeroTier客戶端（https://www.zerotier.com/download/ ），輸入5.1創建的NetWorkID，點擊“Join Network”，看到客戶端狀態顯示Online，相應網絡標識下的狀態為OK，則表示已加入VPN網絡。

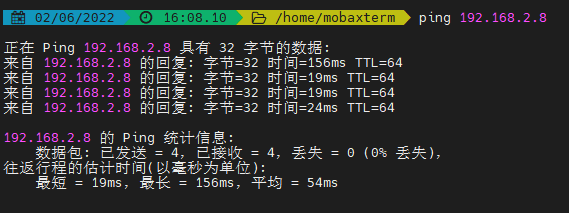

這時可以ping 路由器的VPN網絡IP進行測試。
成功加入VPN網絡后，參考4.4、4.5的步驟，將路由器局域網IP替換成VPN網絡IP，即可實現異地訪問家庭NAS。
